在丽台Qudro FX1700图形系统上部署Petrel三维地质建模软件

  由全球最大的油田技术服务商斯伦贝谢企业来提供的Petrel是惟一一个完全整合到完整的油藏描述系统中的油藏精细描述、建模工具。其他商业化三维建模系统都只是独立的软件，而不是一个一体化油藏描述软件的一部分，真正的一体化油藏描述软件应包括从地震解释、储层建模到油藏模拟的所有领域。而Petrel三维地质建模软件已完全整合到Petrel工作流中，它使得地质家、地球物理师以及油藏工程师在同一平台上以有效的方式合作，并且Petrel是可以在单机Windows环境下工作的油藏建模软件，因此硬件平台非常容易选择和搭建。考虑到上述特点，且从20世纪80年代斯伦贝谢公司已与新疆油田开展测井合作，因此，笔者一直尝试使用Petrel软件对海量的油藏数据来进行精确的描述。笔者所在的单位通过对油气勘探的长期研究，积累了大量的油气藏数据资料，如何有效地综合利用这一些数据、资料是石油地质专家们研究油气藏的一个重要问题。以往的油气藏信息描述、管理及信息可视化系统，由于数据量大、地质模型复杂和理论计算量较大等原因，一般会用客户机与服务器平台，均在UNIX和LINUX集群系统上运行，且往往采用二维线表、切面等形式表述信息，描述问题非常不直观。而Petrel三维地质建模软件配合强大的Windows三维图形处理平台，则能很好的解决这一问题。

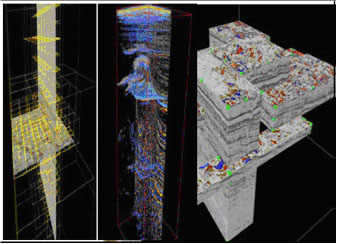

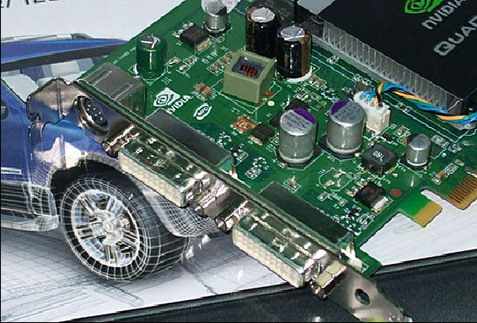

  在Qudro FX1700平台上运行Petrel在笔者计算机上安装的丽台QudroFX1700专业图卡，是服务商斯伦贝谢公司推荐的三维专业图形卡。从使用情况上看，丽台Qudro FX1700在1920×1200的分辨率下提供了稳定的三维和二维图形输出，且三维加速性能基本满足了笔者的应用要求。Petrel三维系统采用了OpenGL 1.4标准接口，而丽台QudroFX1700可以完整支持DirectX 10.0、OpenGL2.1及Shader Model 4.0技术，因此全部符合要求。一般情况下，丽台Qudro FX1700配置的512M显存适合中等以下数据规模的模型的可视化，而数据量更大、规模更大的模型则需要更加多的显存(系统内存同样重要)，例如选择配置768MB(或1.5GB)显存的丽台Quadro FX 5600，则能处理更大规模的数据并获得更好的效能表现。在30寸的液晶显示器上，丽台Qudro FX1700为笔者提供了2560×1600的高分辨率清晰画面，这对于在同一视图下显示大量的同源数据具备极其重大意义，极大地方便了用户从纷繁的油藏数据背后寻找问题的答案。同时，在Petrel系统中可以同时实现地震资料剖面解释和三维立体解释、实体建模地震数据的叠后处理及属性提取、速度分析及时深转换、构造分析及断层自动提取、瞬层属性平面成图等功能，全方位地满足科研工作者的需求，辅助预测有利目标。利用强大的2D、3D地震资料综合解释模块，结合了传统剖面解释的易操作性和3D可视化解释的直观性，为科研人员提供了完整的一体化综合解释环境。丽台Qudro FX1700的图形加速性能在海量地震数据的浏览 (Bricked SeismicRendering)功能中得到了很好的展现，砖块式的三维地震视图快速而精细的在屏幕上展现。即使在相对低配置的计算机上，有了丽台Q u d r oFX1700的帮助，切片、体、照片也能迅速的平移，并获得不错的图像质量。

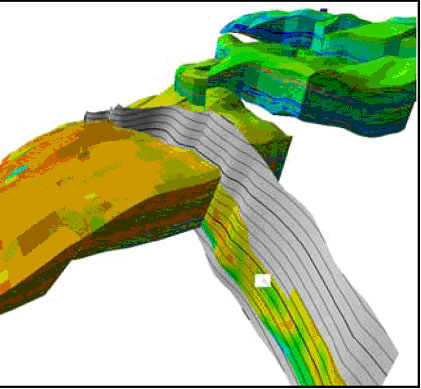

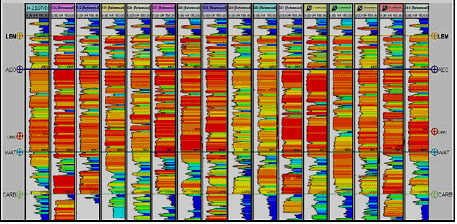

  Petrel软件的核心是三维地质建模系统（GeoModeling Workflow Tools），它为用户更好的提供了完整的地质建模解决方案，采用开放的基于目标和基于象元的随机模拟组合技术，帮助用户建立高精度的三维地质模型。在Well Section模块中，笔者以参考井及其分层为标准对钻井地质分层进行逐层拉平，即以某一口井作为地层对比的标准，在这条拉平剖面上其他井都将以参考井的地层划分界限为标准逐层拉平，依此进行宏观地层对比，并分析各个地质时期地层的厚度及沉积特征。多口井的地质分层拉平剖面非常繁复，尤其需要显卡的高分辨率图像输出能力，这方面丽台Qudro FX1700专业图卡令人非常满意。在Petrel油藏属性建模和断层属性建模功能模块，Qudro FX1700精确、流畅地显示了相模型和约束属性模型。

  接近工作流末端的表面成像系统对图卡提出了更高的要求，系统要把地表图象覆盖在任意的三维层面上，这些地表图像包括航拍、卫星照片、扫描图片、地震切片等很多类型，这一功能完全借助于图卡的图形解决能力，三维层面越大、数据类型越复杂，计算量就越大。最终，用户都能够在Petrel数据及成果浏览器中审视全部数据的三维呈现效果，为地质研究、地球物理勘探、油藏、钻井工程提供统一的数据模型。在最后的环节，Qudro FX1700仅有的512MB显存有些吃紧。

  结论：基于油气藏描述信息的管理与信息可视化系统在油气勘探行业慢慢的受到重视，也得到了日益广泛的应用。在三维的可视化和建模系统中，先进的计算机硬件平台，特别是先进的三维图形加速卡必不可少。通过试用，作者觉得定位于中低端三维专业图形市场的QudroFX1700基本能满足PC-Windows系统下单机Petrel系统的应用需求，是这一领域“普及型”的解决方案。但是，当数据规模逐步扩大，数据类型逐渐增多，比Qudro FX1700更强大的图卡就十分必要了。注：出于保护商业机密的目的，文中图片并非实测图。
